Баллистический маятник


Сообщений в теме: 17

#1 Petros

    Охотник

  • Администраторы
  • 5 419 сообщений
  • Telephone:+35799460120
  • Name:Петрос
  • LocationCyprus
  • Dogs:Kurchaar- Курцхаар, Segugio Italiano a Pelo Raso - итальянская короткошерстная гончая
  • Guns:Blaser-F3; Blaser-F3 Super Sport
    Rizzini AURUM TEUTONICi; Weihrauch HW100; Diana RWS 350; Cricket (ООО Калибр)
  • Profession:Lawyer

Отправлено 27 Март 2011 - 01:38

Измерение скорости пули

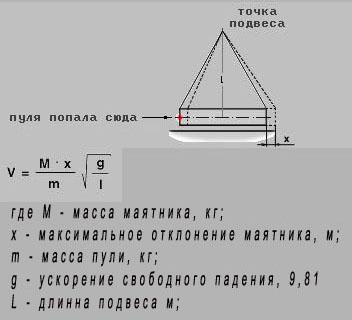

В качестве маятника лучше всего подходит полый цилиндр, заполненный дробью до определенной массы и заткнутый плотно скомканной газетой. Массу маятника подбиpаем (pассчитываем), задавшись пpимеpной скоpостью и желаемым отклонением. Для примера возьмем 110-120 г. (отклонение поpядка 25-30 см пpи скоpости пули массой 0,5 г 165 м/с). Подвешиваем маятник нитками за концы (высота подвеса метpа 2 - чем выше, тем точнее заметишь отклонение). Можно попpосить кого-нить, чтобы помог засечь, насколько этот маятник отклонится. Стpеляешь в тоpец маятника (см. рисунок), замечаешь отклонение и считаешь.

Пуля должна обязательно прилипнуть. Если отскочит, методика расчета другая.

Прикрепленное изображение: mayatnik.jpg


#2 Дениск'о

    Юный охотник

  • Охотники
  • PipPip
  • 464 сообщений
  • Name:Денис
  • LocationКиргизия
  • Dogs:Нет
  • Guns:Gamo Shadow 1000
  • Profession:Студент

Отправлено 27 Март 2011 - 02:03

А с какого растояния стрелять? Пуля должна застрять в газете?

#3 Petros

    Охотник

  • Администраторы
  • 5 419 сообщений
  • Telephone:+35799460120
  • Name:Петрос
  • LocationCyprus
  • Dogs:Kurchaar- Курцхаар, Segugio Italiano a Pelo Raso - итальянская короткошерстная гончая
  • Guns:Blaser-F3; Blaser-F3 Super Sport
    Rizzini AURUM TEUTONICi; Weihrauch HW100; Diana RWS 350; Cricket (ООО Калибр)
  • Profession:Lawyer

Отправлено 27 Март 2011 - 02:06

Да, пуля должна застрять в газете. Стрелять можно с сантиметров 30 через лист бумаги, чтобы нейтрализовать влияние выхлопа. Но лучше взять дистанцию не менее метра.

#4 StalkerZheka

    Охотник

  • Охотники
  • PipPipPip
  • 553 сообщений
  • Name:Женя
  • LocationКурская область
  • Guns:МР-512
  • Profession:Коллекции, антиквариат..

Отправлено 05 Февраль 2013 - 03:41

Данный способ приемлем для всех видов оружия, а то я так арбалет замерю..

#5 StalkerZheka

    Охотник

  • Охотники
  • PipPipPip
  • 553 сообщений
  • Name:Женя
  • LocationКурская область
  • Guns:МР-512
  • Profession:Коллекции, антиквариат..

Отправлено 25 Февраль 2013 - 05:32

Сделал расчет показателей маятника в экселе, не знаю как выложить, подскажите, просьба, для проверки может кто дать данные своего замера и что получилось проверю все ли правильно сделал

#6 Petros

    Охотник

  • Администраторы
  • 5 419 сообщений
  • Telephone:+35799460120
  • Name:Петрос
  • LocationCyprus
  • Dogs:Kurchaar- Курцхаар, Segugio Italiano a Pelo Raso - итальянская короткошерстная гончая
  • Guns:Blaser-F3; Blaser-F3 Super Sport
    Rizzini AURUM TEUTONICi; Weihrauch HW100; Diana RWS 350; Cricket (ООО Калибр)
  • Profession:Lawyer

Отправлено 26 Февраль 2013 - 04:31

Просмотр сообщенияStalkerZheka (25 Февраль 2013 - 05:32 ) писал:

Сделал расчет показателей маятника в экселе, не знаю как выложить, подскажите, просьба, для проверки может кто дать данные своего замера и что получилось проверю все ли правильно сделал


Какое расширение файла, xls?

#7 StalkerZheka

    Охотник

  • Охотники
  • PipPipPip
  • 553 сообщений
  • Name:Женя
  • LocationКурская область
  • Guns:МР-512
  • Profession:Коллекции, антиквариат..

Отправлено 26 Февраль 2013 - 02:37

Просмотр сообщенияPetros (26 Февраль 2013 - 04:31 ) писал:

Какое расширение файла, xls?

Да

#8 Старый друг

    Юный охотник

  • Охотники
  • PipPip
  • 143 сообщений
  • LocationСерпухов
  • Guns:CZ Canvasback
  • Profession:военный

Отправлено 30 Март 2013 - 05:30

Выложи через любой хостинг файлов.
http://rusfolder.com/
http://files.mail.ru/
http://rghost.ru/


#9 StalkerZheka

    Охотник

  • Охотники
  • PipPipPip
  • 553 сообщений
  • Name:Женя
  • LocationКурская область
  • Guns:МР-512
  • Profession:Коллекции, антиквариат..

Отправлено 30 Март 2013 - 03:06

Спасибо
http://rusfolder.com/35745580 Ссылка для скачивания
Извините что каряво сделано, будут вопросы пишите(хотя думаю там все понятно, вносите полученные измерения и узнаете и скорость вашей красавицы, и сколько желудей она выдает)

#10 Артем

    Следопыт

  • Следопыты
  • PipPipPipPip
  • 6 341 сообщений
  • LocationРоссия
  • Guns:Арсенал
  • Profession:Пенсионер

Отправлено 30 Март 2013 - 03:59

Ничего не понял...по физике у меня тройка была так что автор не при чем

#11 StalkerZheka

    Охотник

  • Охотники
  • PipPipPip
  • 553 сообщений
  • Name:Женя
  • LocationКурская область
  • Guns:МР-512
  • Profession:Коллекции, антиквариат..

Отправлено 30 Март 2013 - 07:43

Что именно непонятно? посмотрите картинку в первом посте, там все должно стать понятно, просто по картинке вам придется самим считать, а в таблице все само высчитывается, собираете маятник стреляете, полученные результаты вводите в таблицу клацаете на клавиатуре Ввод и вам выдает сколько метров в секунду стреляет ваш винтарь этой пулей, а ниже еще и энергию
Что именно вам не понятно?

#12 Lovecc

    Следопыт

  • Супермодераторы
  • 5 552 сообщений

Отправлено 01 Апрель 2013 - 04:56

Помню делал свой баллистический маятник для Эда. Скорость и калибр соответствующие, пришлось и маятник мастерить серьезный. Взял банку из-под пива, вырезал с одной стороны крышку, забил ее до отказа скульптурным пластилином. Весом получился больше кг, кажется старался свести к какой-то точной массе. С каждого бока вкрутил по два шурупа. Получившийся маятник точно взвесил на почте :). На косяке забил гвоздик, подвесил маятник на нитки, получилось вполне рабоче. Растояние рассчитал так, чтобы маятник не доставал до стоящей табуретки около 1 см. За ним линеечка и уголок бумаги. При выстреле маятник двигался, сдвигая уголок бумаги, в результате все параметры были известны. Оставалось только после каждого выстрела приплюсовывать по 1 грамму на вес пули. Расчеты получались достаточно точными.

#13 Алексей 19-24

    Следопыт

  • Охотники
  • PipPipPipPip
  • 1 578 сообщений
  • Name:Alexey
  • LocationAbakan
  • Profession:Expert in Web Marketing, Web Analyst, SMM specialist, Investor

Отправлено 05 Октябрь 2013 - 01:44

Это...
Подскажите че это за параметр и откуда его брать?
Вроде не единица, да и смысл на единицу делить?
Или это L такая? только маленькая, тоже не похоже, в формулах обычно все точно пишут, где большая L а где маленькая. Там про маленькую l не чего не сказано.

#14 Артем

    Следопыт

  • Следопыты
  • PipPipPipPip
  • 6 341 сообщений
  • LocationРоссия
  • Guns:Арсенал
  • Profession:Пенсионер

Отправлено 05 Октябрь 2013 - 01:51

Это L только маленькая...В определении формулы дано L-длинна подвеса

#15 Алексей 19-24

    Следопыт

  • Охотники
  • PipPipPipPip
  • 1 578 сообщений
  • Name:Alexey
  • LocationAbakan
  • Profession:Expert in Web Marketing, Web Analyst, SMM specialist, Investor

Отправлено 05 Октябрь 2013 - 01:53

А отклонение кто как мерял? Рядом кто то стоял с линейкой?
Я вот думаю милдотом мерить надо отклонение чтобы не бегать туда сюда. Так и оперативней получится, а то пока подбижишь он уже качаться перестанет.

#16 StalkerZheka

    Охотник

  • Охотники
  • PipPipPip
  • 553 сообщений
  • Name:Женя
  • LocationКурская область
  • Guns:МР-512
  • Profession:Коллекции, антиквариат..

Отправлено 06 Октябрь 2013 - 06:47

Я настроил длину подвеса что бы около земли был, положил сантиметр, и уголок из бумажки, который толкал груз...

#17 Lovecc

    Следопыт

  • Супермодераторы
  • 5 552 сообщений

Отправлено 07 Октябрь 2013 - 01:27

Да, делаешь уголок из бумажки. Маятник толкнет его на сколько сам качнется, очень точно получается.

#18 ИЖ-27

    Молодой загонщик

  • Охотники
  • Pip
  • 1 сообщений
  • Telephone:+74959726295
  • Name:Виктор
  • LocationРоссия
  • Profession:Производство

Отправлено 14 Февраль 2014 - 11:40

Наконец то нашёл как он делается, а то хрон покупать жаба душит.
