Обсуждение капканов: типы капканов, опыт применения, плюсы и минусы

капкан траппинг ловля промысел охота

Сообщений в теме: 1329

#741 Сокол

    Охотник

  • Охотники
  • PipPipPip
  • 604 сообщений
  • Name:Павел
  • LocationКрасноярский край
  • Dogs:3 ВСЛ, 1 Ягд
  • Guns:Много
  • Profession:Строительство

Отправлено 04 Декабрь 2013 - 06:04

Кто нижняя, если ты про рейку сторожка, то она держится за счет натяга челачка.
Открой ссылку в моем посте, там на фото вроде понятнее.

#742 Денис Волк

    Юный охотник

  • Охотники
  • PipPip
  • 144 сообщений
  • LocationВологда
  • Dogs:Лайки.....много
  • Profession:охотник

Отправлено 04 Декабрь 2013 - 06:12

Может видео есть как он работает?

#743 Сокол

    Охотник

  • Охотники
  • PipPipPip
  • 604 сообщений
  • Name:Павел
  • LocationКрасноярский край
  • Dogs:3 ВСЛ, 1 Ягд
  • Guns:Много
  • Profession:Строительство

Отправлено 04 Декабрь 2013 - 06:24

Денис, вы что? 50% самоловов работают с такой насторожкой. При наступании зверьком на рейку порожек, челачек выходит из зацепления на уступе, сам челачек шнурком отбрасывает в сторону, давок под усилием пружины давит зверька, у кулемок боек падает под своим весом.

#744 Денис Волк

    Юный охотник

  • Охотники
  • PipPip
  • 144 сообщений
  • LocationВологда
  • Dogs:Лайки.....много
  • Profession:охотник

Отправлено 04 Декабрь 2013 - 06:34

Чувствую себя очень гнусным.... Что тянет нижнюю послав вверх пока на нее зверек не наступил??

#745 Денис Волк

    Юный охотник

  • Охотники
  • PipPip
  • 144 сообщений
  • LocationВологда
  • Dogs:Лайки.....много
  • Profession:охотник

Отправлено 04 Декабрь 2013 - 06:34

Точнее глупым

#746 Сокол

    Охотник

  • Охотники
  • PipPipPip
  • 604 сообщений
  • Name:Павел
  • LocationКрасноярский край
  • Dogs:3 ВСЛ, 1 Ягд
  • Guns:Много
  • Profession:Строительство

Отправлено 04 Декабрь 2013 - 06:37

Челачек это вертикальная палочка привязаная на веревочку. Длина веревочки выверяется такая чтобы челачек при вертикальном положении не доставал до порожка 2,5-3см. А рейка сторожка держится зацепом за счет силы трения и натяга.

#747 Денис Волк

    Юный охотник

  • Охотники
  • PipPip
  • 144 сообщений
  • LocationВологда
  • Dogs:Лайки.....много
  • Profession:охотник

Отправлено 04 Декабрь 2013 - 06:47

Спасибо...но я все равно ничего не понял....

#748 Николаевич

    Молодой загонщик

  • Охотники
  • Pip
  • 41 сообщений
  • Name:Николаевич
  • LocationРеспублика Хакасия
  • Dogs:нет
  • Guns:ИЖ-18Е, СОК-95
  • Profession:не работаю

Отправлено 04 Декабрь 2013 - 07:00

Чтобы понять возьми своими руками попробуй изготовить, не важно какого размера и качества суть в том чтобы понять принцип действия и тогда поймеш, я так думаю, это называется "метод научного тыка"

С уважением.

#749 Денис Волк

    Юный охотник

  • Охотники
  • PipPip
  • 144 сообщений
  • LocationВологда
  • Dogs:Лайки.....много
  • Profession:охотник

Отправлено 04 Декабрь 2013 - 07:05

Вот и я думаю опыт ничего не заменит, надо попробовать

#750 Капитан

    Молодой загонщик

  • Охотники
  • Pip
  • 64 сообщений
  • Name:Владимир
  • LocationРеспублика Бурятия. Севепробайкальск
  • Dogs:ЗСЛ 2 СОБАКИ
  • Guns:Много всего
  • Profession:Военный пенсионер

Отправлено 04 Декабрь 2013 - 07:35

Денис чтобы понять почему нижняя палочка не падает обрати внимание на веревку, она идет по торцу давка.

#751 Алекс Р38

    Следопыт

  • Охотники
  • PipPipPipPip
  • 1 743 сообщений
  • Name:Алексей
  • LocationРоссия
  • Guns:Два ствола
  • Profession:Рулю!

Отправлено 04 Декабрь 2013 - 07:35

Веревкой сторожок удерживается, отлетает вбок ,как гильза из окна затворной рамы. Порожек держится внатяг.

#752 sanchez

    Мексиканский оленевод

  • Охотники
  • PipPipPipPip
  • 2 302 сообщений
  • Name:александр
  • Locationsakha-yakutia
  • Dogs:микрольвица йорик Джулия
  • Guns:Фабарм Элос.12кал.
    пневма-ФХ-циклон.
    ЧЗ-455 в 22LR
  • Profession:культивирую кактусы на вечной мерзлоте

Отправлено 04 Декабрь 2013 - 07:43

Просмотр сообщенияСокол (04 Декабрь 2013 - 06:37 ) писал:

Длина веревочки выверяется такая чтобы челачек при вертикальном положении не доставал до порожка 2,5-3см

Ну вот жеж ответ,если сделать чалачек длиннее то придавит ,а так нет :)

#753 Карху

    Юный охотник

  • Охотники
  • PipPip
  • 435 сообщений
  • Name:Владимир
  • LocationКарелия
  • Dogs:ЗСЛ
  • Guns:ИЖ-27, Вепрь308Супер
  • Profession:qwerty

Отправлено 04 Декабрь 2013 - 07:47

Что удерживает в приподнятом положении вторую снизу горизонтальную рейку( порожек)? Как мне кажется давок своим одним краем упирается в порожек и приподнимает его на некоторую величину. А сама эта величина зависит от длины челачка, веревочки и др. моментов, одним словом настройки самолова. Это мое мнение, если не прав, то поправьте пожалуйста, самому интересно.

#754 Спаниель

    Юный охотник

  • Охотники
  • PipPip
  • 353 сообщений
  • Name:Руслан
  • LocationЕнисейский кряж
  • Guns:МЦ 20-01
  • Profession:философ

Отправлено 04 Декабрь 2013 - 10:38

Павел Николаевич прав,что все новое это забытое старое. Принцип работы как на многих кулемках,плашках где применяется порожек,т.е та деталь на которую зверь наступает.
Денис Волк ,принцип работы прост. Давок давит вниз,его подпирает палочка- челак,следовательно что бы челак не придавил порожек и нужна веревочка,она идет в натяг и с боку,поэтому челак стремиться уйти вбок,этому препятствует зацеп на порожке. Зверь наступает на порог,порог уходит вниз,нижний кончик челока освобождается,и уходит в сторону,боек освобождается... Если не понятно,то с меня видео тогда.

#755 Саня Лесовик

    Юный охотник

  • Охотники
  • PipPip
  • 346 сообщений
  • Name:Александр
  • LocationСеверо-запад
  • Guns:ИЖ
  • Profession:Сбитый летчик

Отправлено 04 Декабрь 2013 - 10:40

Не легче ли выложить крупное фото? С ув.

#756 Саня Лесовик

    Юный охотник

  • Охотники
  • PipPip
  • 346 сообщений
  • Name:Александр
  • LocationСеверо-запад
  • Guns:ИЖ
  • Profession:Сбитый летчик

Отправлено 04 Декабрь 2013 - 10:42

У меня такие

Прикрепленные изображения

  • Прикрепленное изображение: нижняя4.jpg


#757 Спаниель

    Юный охотник

  • Охотники
  • PipPip
  • 353 сообщений
  • Name:Руслан
  • LocationЕнисейский кряж
  • Guns:МЦ 20-01
  • Profession:философ

Отправлено 04 Декабрь 2013 - 10:47

Просмотр сообщенияsanchez (04 Декабрь 2013 - 05:04 ) писал:

Отсканнил тока что..

Прикрепленный файл 001_cr.jpg

Да эта заметка и послужила отправной точкой,а еще видео смотрел на том форуме,что ссылку Павел Николаевич дал. Попробовал делать из дерева,но мня не устроило отсутствие жесткости,дерево мягкое,и после пятерки раз сработки , появлялся шат. Конечно это может и не критично,когда к дереву прикрутишь. Вот и пустил в дело фанеру. Конструкцию несколько изменил. Каркас,это две рамки,стянутые между собой. Пружина пятерка. Да и насторожка оригинала меня не устраивала своей грубостью,вот я и сделал при помощи двух гвоздиков,силы трения там почти ноль,металл все таки а не дерево. Если кому надо,могу сфотать все это дело. Но метал. капканы лучше все таки как не крути.

#758 Спаниель

    Юный охотник

  • Охотники
  • PipPip
  • 353 сообщений
  • Name:Руслан
  • LocationЕнисейский кряж
  • Guns:МЦ 20-01
  • Profession:философ

Отправлено 04 Декабрь 2013 - 10:49

Просмотр сообщенияСаня Лесовик (04 Декабрь 2013 - 10:40 ) писал:

Не легче ли выложить крупное фото? С ув.

сейчас не легче,нету ловушки под рукой,буду через 3 дня в тайге сфотаю.

#759 Gumennik

    Охотник

  • Охотники
  • PipPipPip
  • 1 184 сообщений
  • Name:Кирилл
  • LocationПитер
  • Dogs:2
  • Guns:2
  • Profession:03

Отправлено 04 Декабрь 2013 - 01:16

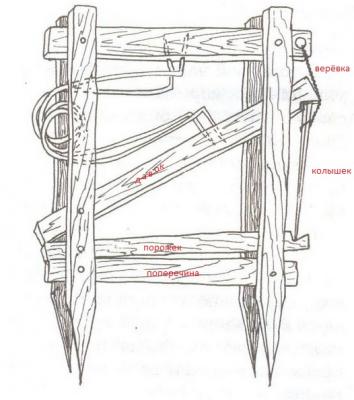

Все непонятки из-за не очень аккуратного рисунка, "смазывающего" принцип работы.

Прикрепленное изображение: Давок (проскок).jpg.

Кажется что порожек (вторая снизу почти горизонтальная дощечка) на что-то опирается правым краем, а на что - нам не видно.

На самом деле левый край порожка приподнят над нижней перекладиной рамки (самая нижняя горизонтальная дощечка). В разряженном состоянии правый край порожка лежит на правом краю рамки, а левый немножко приподнят, имеется зазор между ним и нижней поперечиной рамки.

Из-за этого зазора давок (диагональная дощечка на рисунке) при его взведении в "боевое" положение (подъёме правого края вверх) своим левым краем надавливает на находящийся под ним левый же край порожка, который соответственно опускается вниз.

Порожек - это просто коромысло, осью качания которого является гвоздь (второй снизу на левой вертикальной дощечке). Высота подъёма порожка справа пропорциональна расстоянию между гвоздём-осью и гвоздём, расположенным ниже (соединяющем рамку). Больше расстояние между гвоздями - больше высота подъёма (вертикальный ход) порожка над нижней поперечиной.

Задранный вверх правый край давка стремится упасть вниз под действием сжатой пружины. Сделать ему этого не позволяет по-сути всего лишь верёвочка, привязанная к верхней поперечине рамки. Но верёвка держит давок не сама, а колышком-подпоркой. Этот колышек стремится выскочить (вывернуться) из-под давка, чему препятствует приподнятый правый край порожка, в который упирается нижняя часть колышка...

Ст0ит зверю надавить лапой или телом на порожек при протискивании между давком и порожком, как нижний край колышка получает свободу. Давок жмёт на верхний, верёвочка не даёт колышку просто так упасть и ему приходится выскакивать в сторону. Всё, путь свободен и давок падает, придавливая зверя.

.

#760 Сокол

    Охотник

  • Охотники
  • PipPipPip
  • 604 сообщений
  • Name:Павел
  • LocationКрасноярский край
  • Dogs:3 ВСЛ, 1 Ягд
  • Guns:Много
  • Profession:Строительство

Отправлено 04 Декабрь 2013 - 01:28

Просмотр сообщенияGumennik (04 Декабрь 2013 - 01:16 ) писал:

Все непонятки из-за не очень аккуратного рисунка, "смазывающего" принцип работы.

Прикрепленный файл Давок (проскок).jpg.

Кажется что порожек (вторая снизу почти горизонтальная дощечка) на что-то опирается правым краем, а на что - нам не видно.

На самом деле левый край порожка приподнят над нижней перекладиной рамки (самая нижняя горизонтальная дощечка). В разряженном состоянии правый край порожка лежит на правом краю рамки, а левый немножко приподнят, имеется зазор между ним и нижней поперечиной рамки.

Из-за этого зазора давок (диагональная дощечка на рисунке) при его взведении в "боевое" положение (подъёме правого края вверх) своим левым краем надавливает на находящийся под ним левый же край порожка, который соответственно опускается вниз.

Порожек - это просто коромысло, осью качания которого является гвоздь (второй снизу на левой вертикальной дощечке). Высота подъёма порожка справа пропорциональна расстоянию между гвоздём-осью и гвоздём, расположенным ниже (соединяющем рамку). Больше расстояние между гвоздями - больше высота подъёма (вертикальный ход) порожка над нижней поперечиной.

Задранный вверх правый край давка стремится упасть вниз под действием сжатой пружины. Сделать ему этого не позволяет по-сути всего лишь верёвочка, привязанная к верхней поперечине рамки. Но верёвка держит давок не сама, а колышком-подпоркой. Этот колышек стремится выскочить (вывернуться) из-под давка, чему препятствует приподнятый правый край порожка, в который упирается нижняя часть колышка...

Ст0ит зверю надавить лапой или телом на порожек при протискивании между давком и порожком, как нижний край колышка получает свободу. Давок жмёт на верхний, верёвочка не даёт колышку просто так упасть и ему приходится выскакивать в сторону. Всё, путь свободен и давок падает, придавливая зверя.

.
Никакого коромысла там нет. И хвостовик порожка на пример вот тут вообще тоже на шнурке. Просто маленькая вертикальная палочка подвесом давка прижимает его к выступу на порожке.

Прикрепленные изображения

  • Прикрепленное изображение: DSC00586.JPG
